微型工控机 Q305GE S10/S13
软路由整机,防火墙整机,板载第5代低功耗赛扬处理器3215U,4组千兆英特尔网卡,HDMI显示,2串口,最多6个USB,硬件来电开机,可扩展支持3G/4G功能
- 产品型号: Q305GE
- CPU型号: 3205U
- 网卡数量: 8
- USB数量: 6
- RS-232: 1
- RS-485: 0
- Type C:
- GPIO接口: 支持
- 显示接口: HDMI
- 散热方式: 无风扇被动散热
- CPU代号: Broadwell
软路由整机,防火墙整机,板载第5代低功耗赛扬处理器3215U,4组千兆英特尔网卡,HDMI显示,2串口,最多6个USB,硬件来电开机,可扩展支持3G/4G功能
软路由整机,防火墙整机,板载第5代低功耗赛扬处理器3205U,8组千兆英特尔网卡,HDMI显示,1串口(RJ-45),6个USB,硬件来电开机,可扩展支持3G/4G功能
综述 | |
CPU | 板载英特尔赛扬处理器 3205U 1.5GHz 双核,2M高速缓存,15W |
内存 | 支持1条DDR3笔记本内存,最大8GB,1333MHz/1600MHz,1.35V |
芯片组 | CPU集成 |
显示 | 集成英特尔高清显卡,1 x HDMI |
网络 | 4 x Intel I211-AT 千兆网卡 |
1 x M.2 接口,支持WiFi(E key.2230) | |
1 x MINIPCI-E 接口,支持全高模式支持扩展3G/4G模块,也可选半高模式支持扩展WIFI模块(仅支持USB信号) | |
音频 | 无 |
存储 | 1 x MSATA固态硬盘接口,1 x SATA 3.0 |
USB | 2 x USB 3.0,4 x USB 2.0 |
COM | 1 x RS-232(RJ-45) |
看门狗 | 支持 |
GPIO | 可扩展 |
RS-485 | 无 |
来电开机 | 硬件跳线或BIOS支持 |

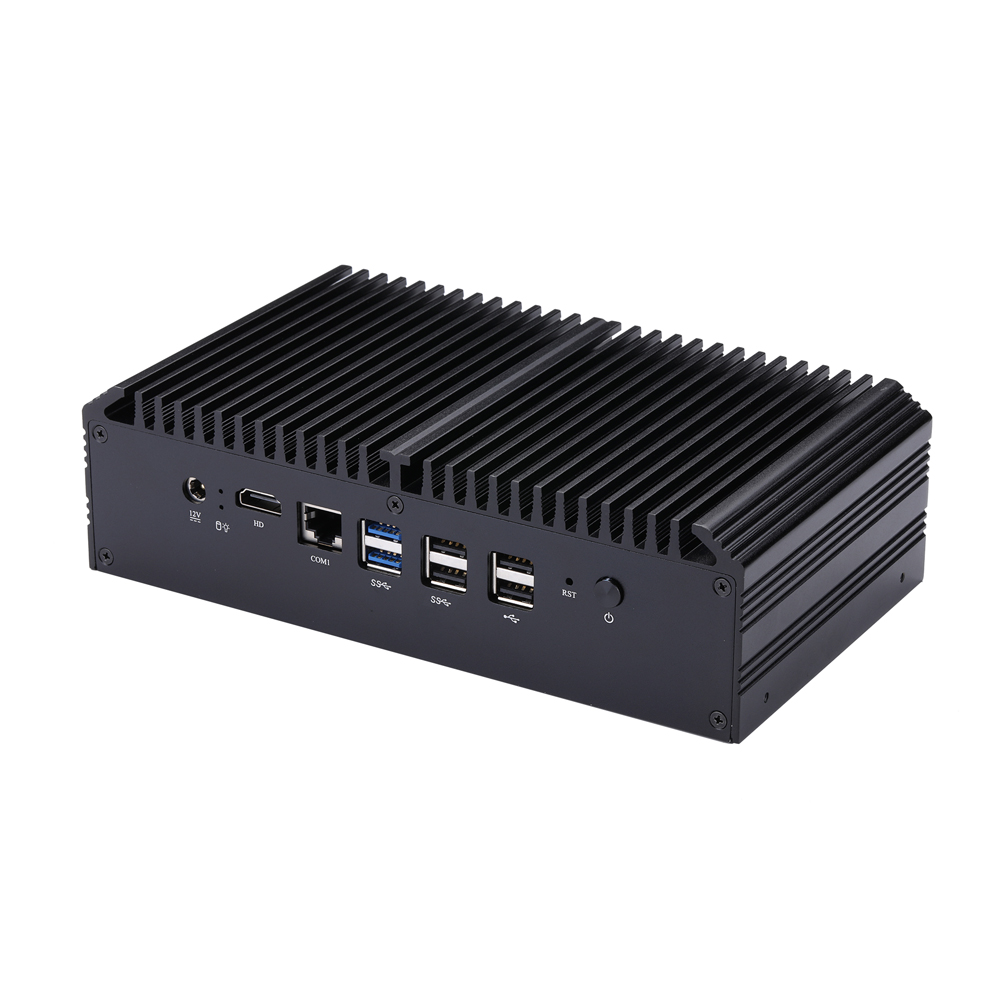

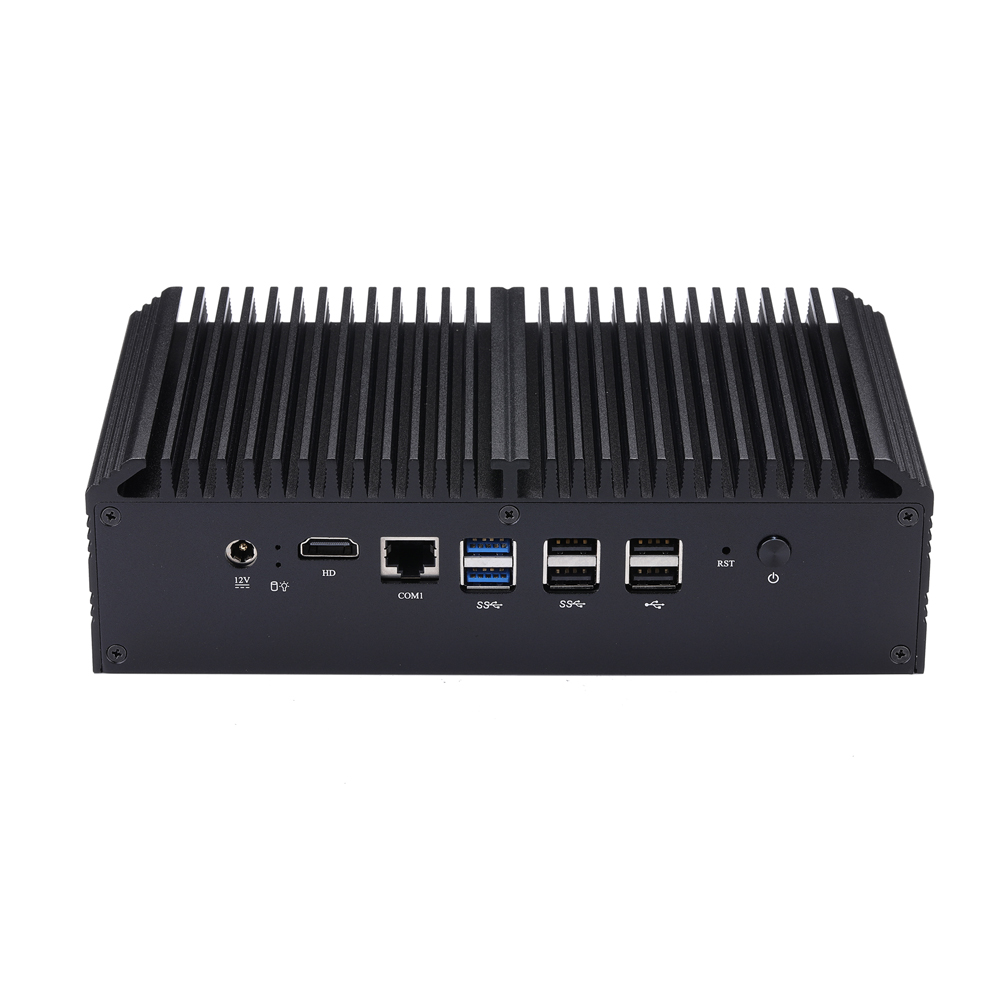

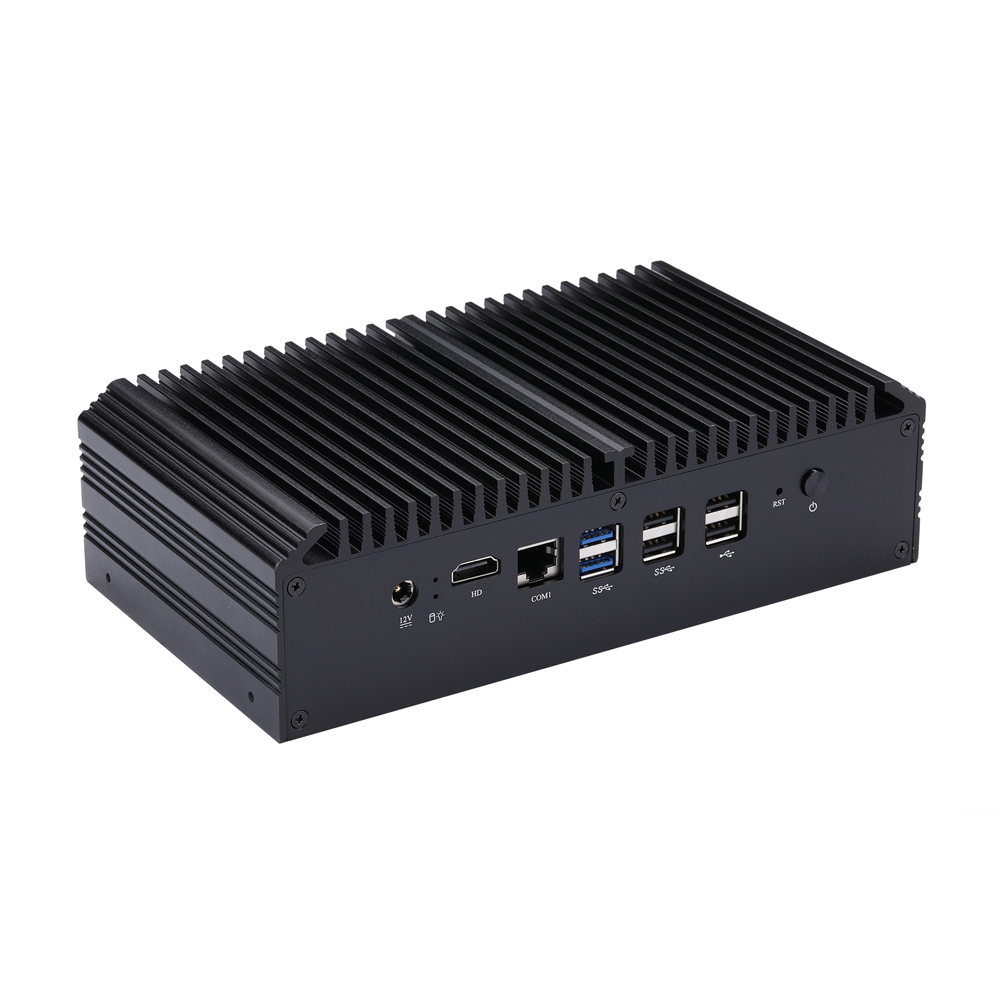

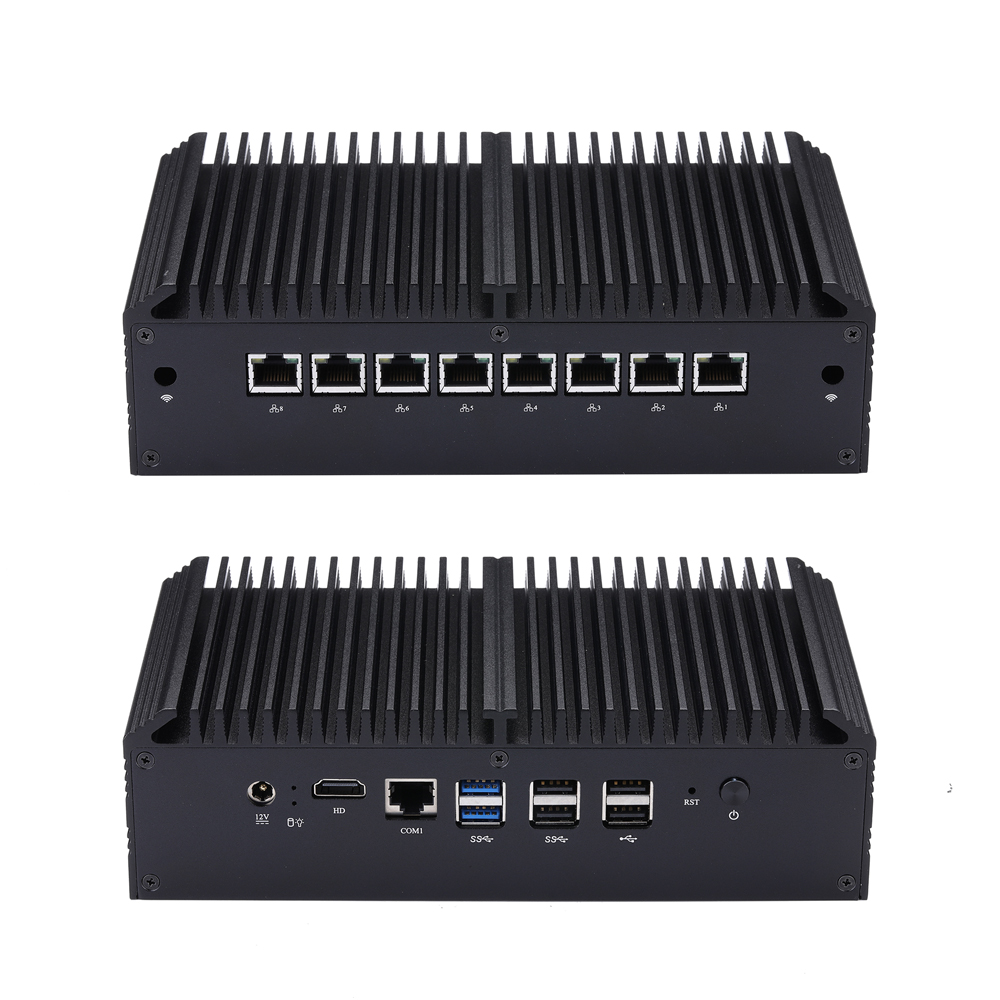

正面接口 | |
电源开关 | 1 x 电源开关 |
电源接口 | 直流12V3A,外径5.5mm,内径2.5mm |
电源指示灯 | 1 x 电源指示灯,1 x 硬盘指示灯 |
串口 | 1 x RS-232(RJ-45) |
显示接口 | 1 x HDMI接口 |
USB | 2 x USB 3.0,4 x USB 2.0 |

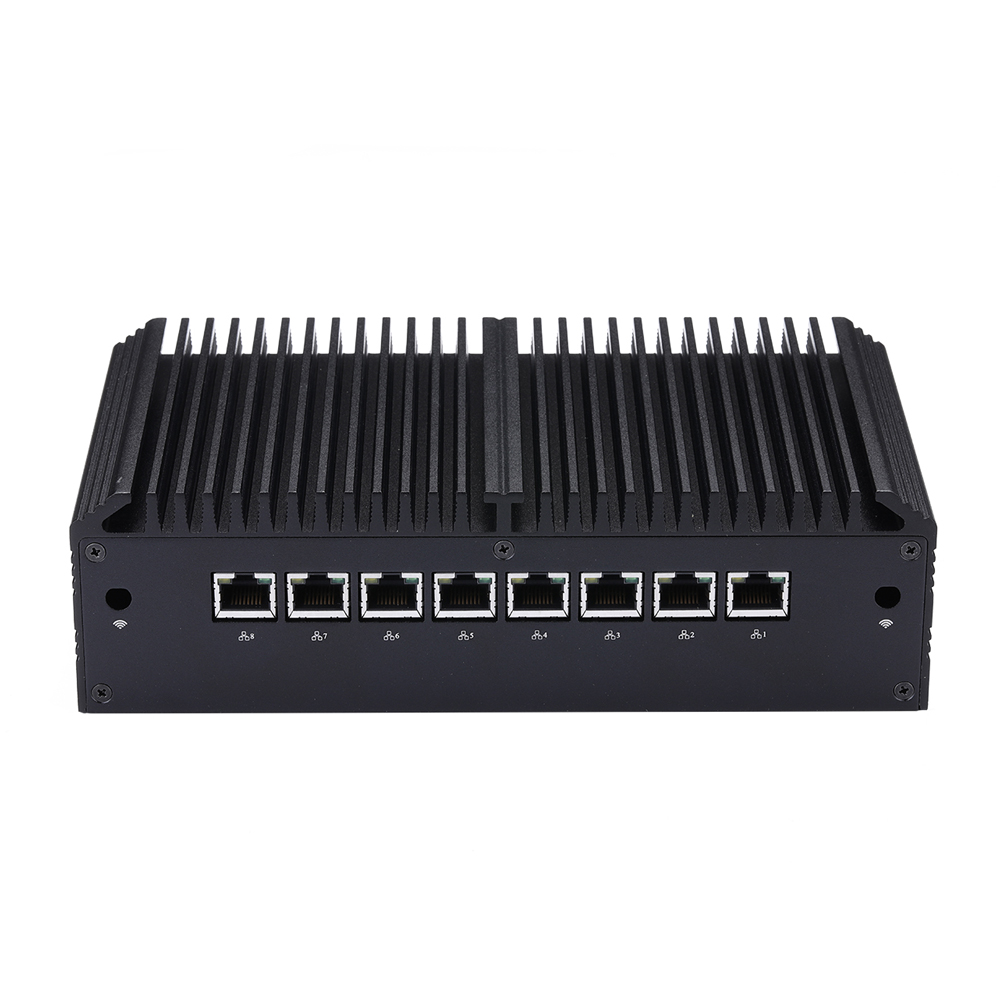

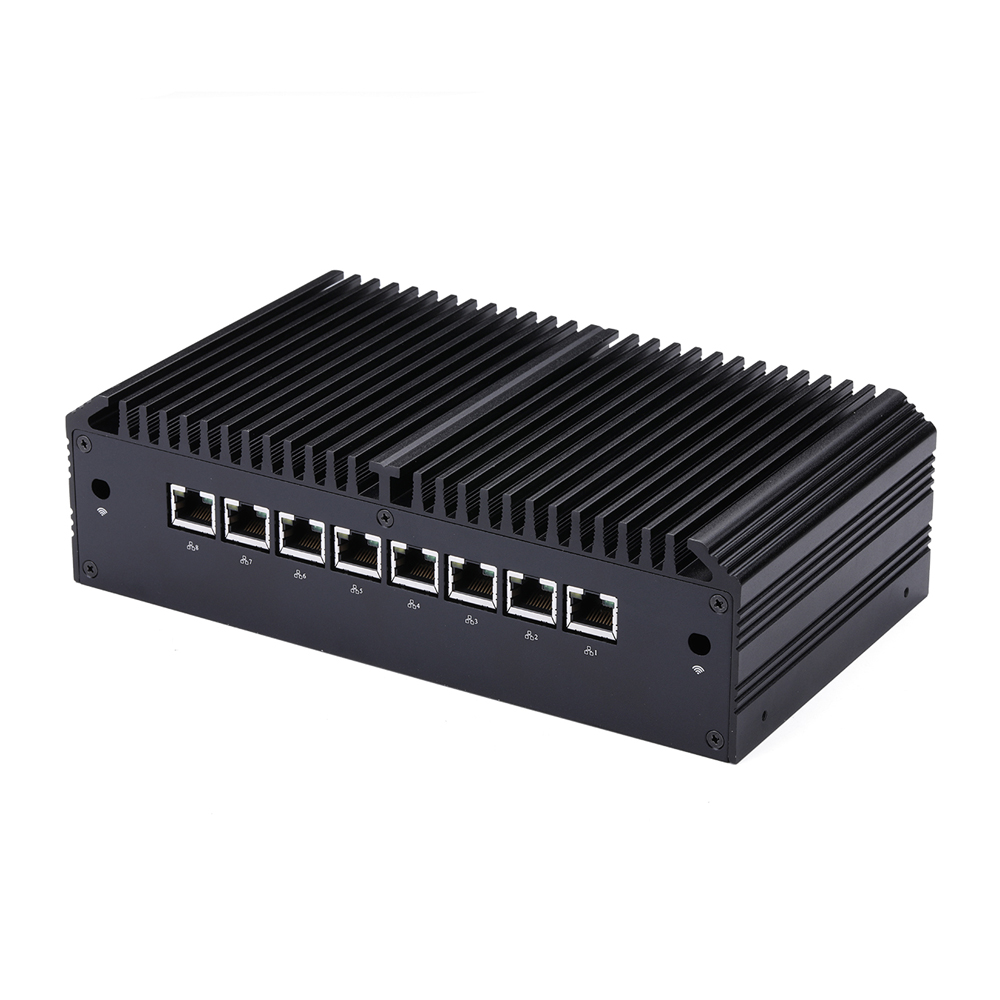

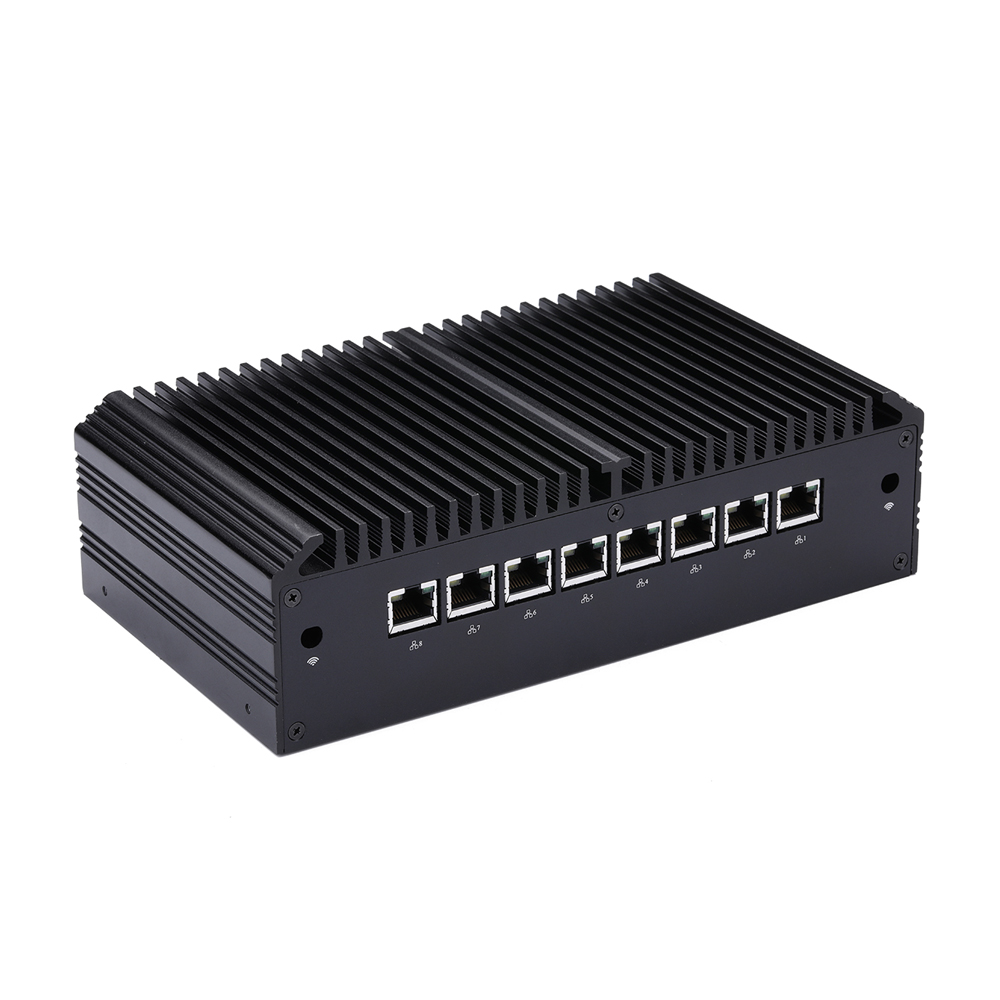

背部接口 | |
网络接口 | 8 x Intel I211-AT 网络接口 |
天线孔 | 2 |
其它 | |
外壳材质 | 铝合金 |
参考尺寸 | 217 x 122 x 62毫米 |
参考重量 | 2.5kg |
包装尺寸 | 285 x 260 x 93毫米 |
安全锁 | 无 |
散热方式 | 无风扇,被动散热 |
支架 | 标配VESA挂架,可选配挂墙支架 |
操作系统 | |
操作系统 | 支持Windows 7,Windows 8,Windows10,Linux |
工作环境 | |
工作温度 | 0°C~50°C |
储存温度 | -20°C~80°C |
环境湿度 | 10%~90% 无冷凝 |
包装清单 | |
清单 | 1 x 整机,1 x 12V3A电源适配器,1 x国标电源线,1 x VESA挂架,4 x 脚垫 |
1 x 整机,
1 x 12V3A电源适配器,
1 x 国标电源线,
1 x VESA挂架,
4 x 脚垫
快速订购编码:订货编码+机箱编码,如Q305GE-S10
订货编码 | 机箱 | 代码 | CPU类别 | CPU型号 | 核心 | 线程 | 默认频率 | 睿频 | 缓存 | 显示核心 |
Q301GE | S10/S13 | Haswell | 赛扬 | 2955U | 2 | 2 | 1.4GHz | / | 2M | Intel HD 核显 |
Q330GEY | S10/S13 | Haswell | 酷睿i3 | 4010Y | 2 | 4 | 1.3GHz | / | 3M | Intel HD 4200 |
Q330GE | S10/S13 | Haswell | 酷睿i3 | 4005U | 2 | 4 | 1.7GHz | / | 3M | Intel HD 4400 |
Q350GEY | S10/S13 | Haswell | 酷睿i5 | 4200Y | 2 | 4 | 1.4GHz | 1.9GHz | 3M | Intel HD 4200 |
Q350GE | S10/S13 | Haswell | 酷睿i5 | 4200U | 2 | 4 | 1.6GHz | 2.6GHz | 3M | Intel HD 4400 |
Q370GE | S10/S13 | Haswell | 酷睿i7 | 4500U | 2 | 4 | 1.8GHz | 3.0GHz | 4M | Intel HD 4400 |
Q305GE | S10/S13 | Broadwell | 赛扬 | 3205U | 2 | 2 | 1.5GHz | / | 2M | Intel HD 核显 |
Q310GE | S10/S13 | Broadwell | 赛扬 | 3215U | 2 | 2 | 1.7GHz | / | 2M | Intel HD 核显 |
Q320GE | S10/S13 | Broadwell | 奔腾 | 3805U | 2 | 2 | 1.9GHz | / | 2M | Intel HD 核显 |
Q335GE | S10/S13 | Broadwell | 酷睿i3 | 5005U | 2 | 4 | 2.0GHz | / | 3M | Intel HD 5500 |
Q355GE | S10/S13 | Broadwell | 酷睿i5 | 5200U | 2 | 4 | 2.2GHz | 2.7GHz | 3M | Intel HD 5500 |
Q375GE | S10/S13 | Broadwell | 酷睿i7 | 5500U | 2 | 4 | 2.4GHz | 3.0GHz | 4M | Intel HD 5500 |
定制选项
类别 | 描述 |
S10机箱 | 支持1 x MSATA 和 1 x SATA 3.0 |
S13机箱 | 仅仅只支持1 x MSATA |
RS-232/RS-485 | 可定制5个串口RS-232(其中2个可以设置RS-485) |
