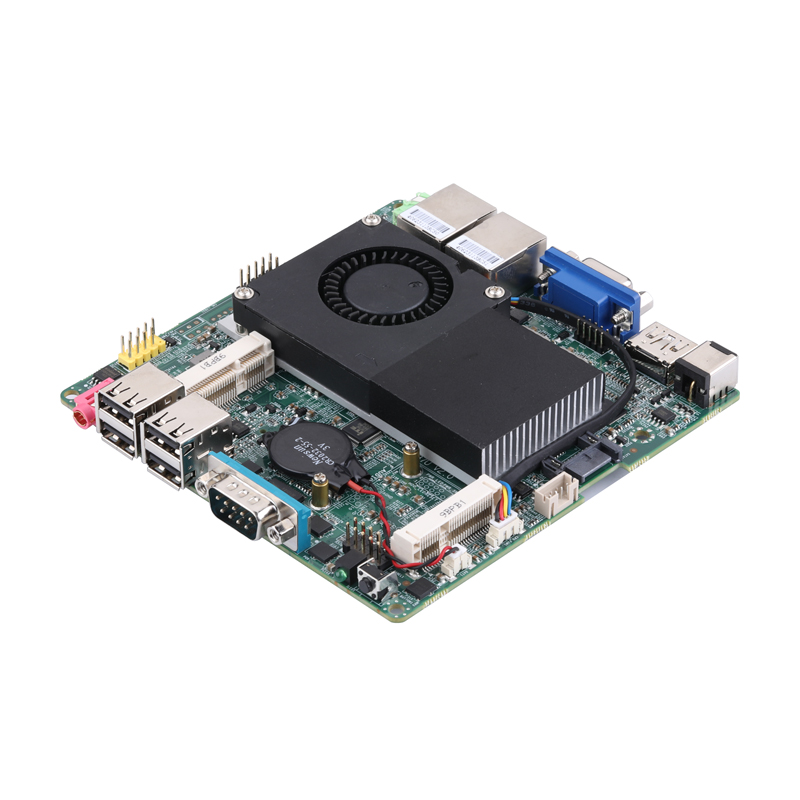

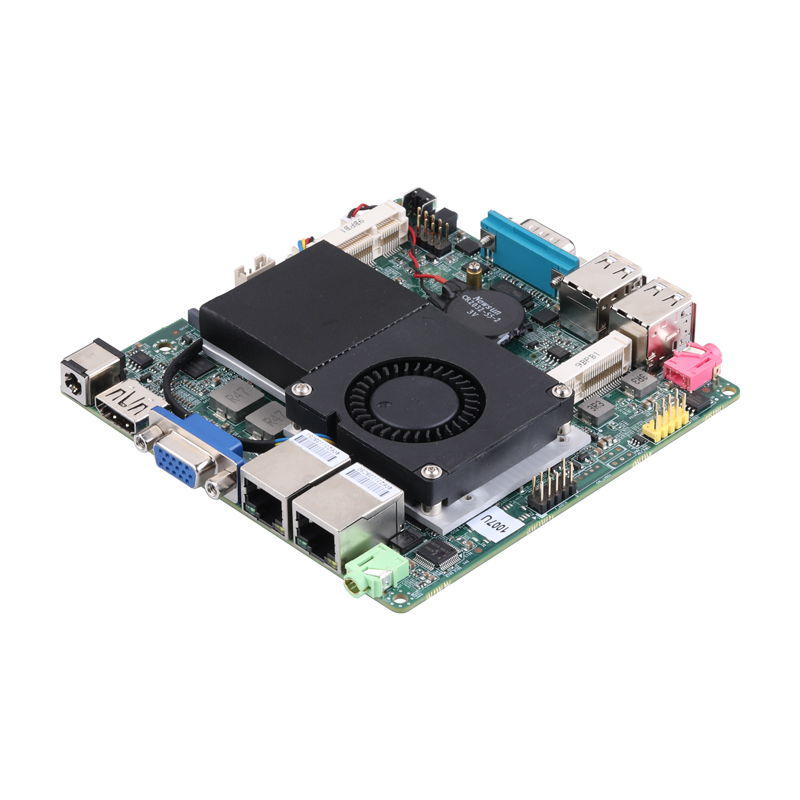

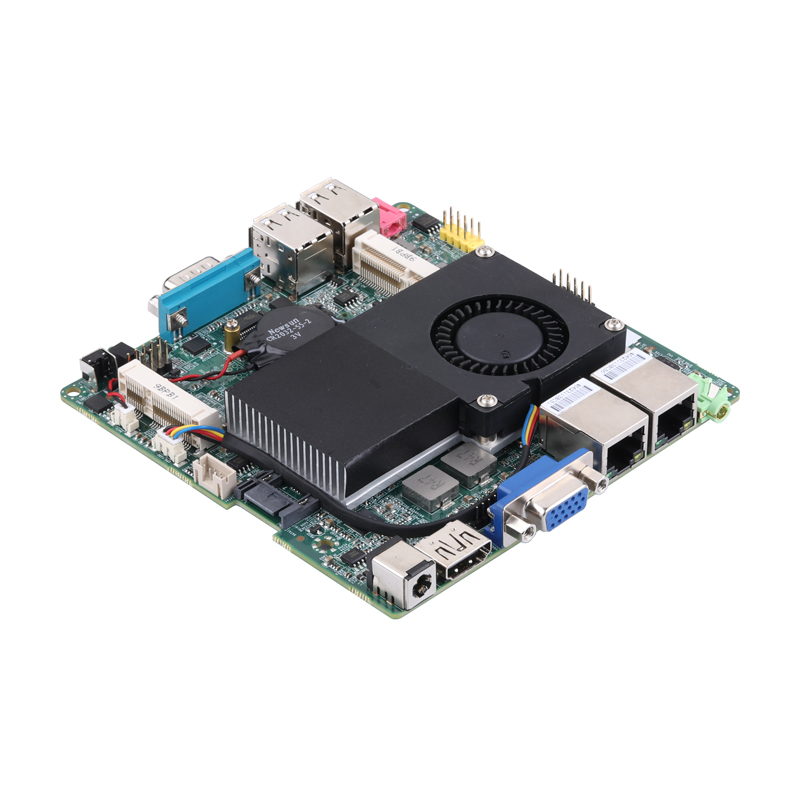

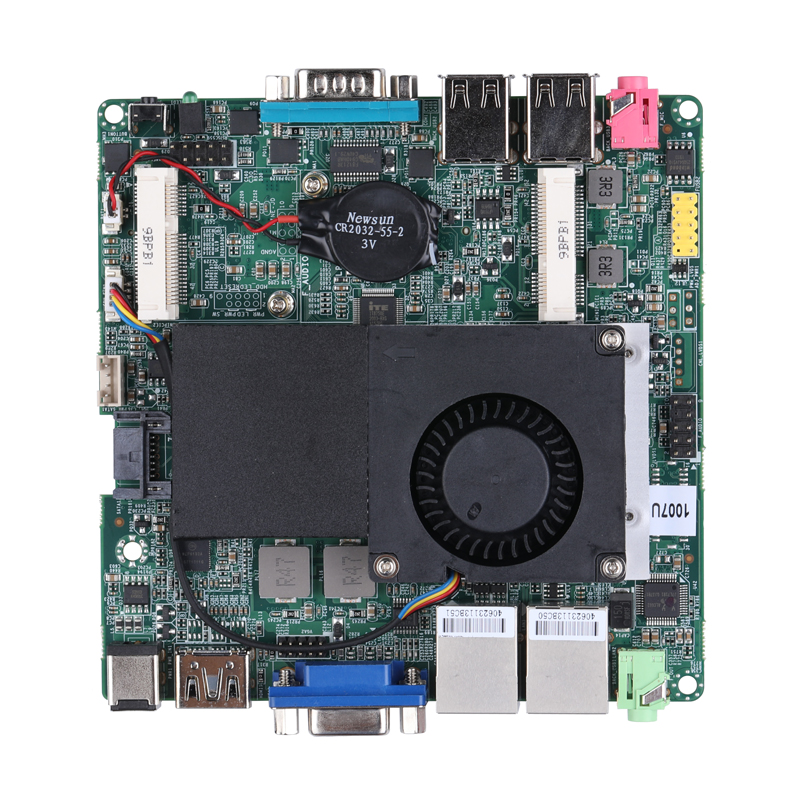

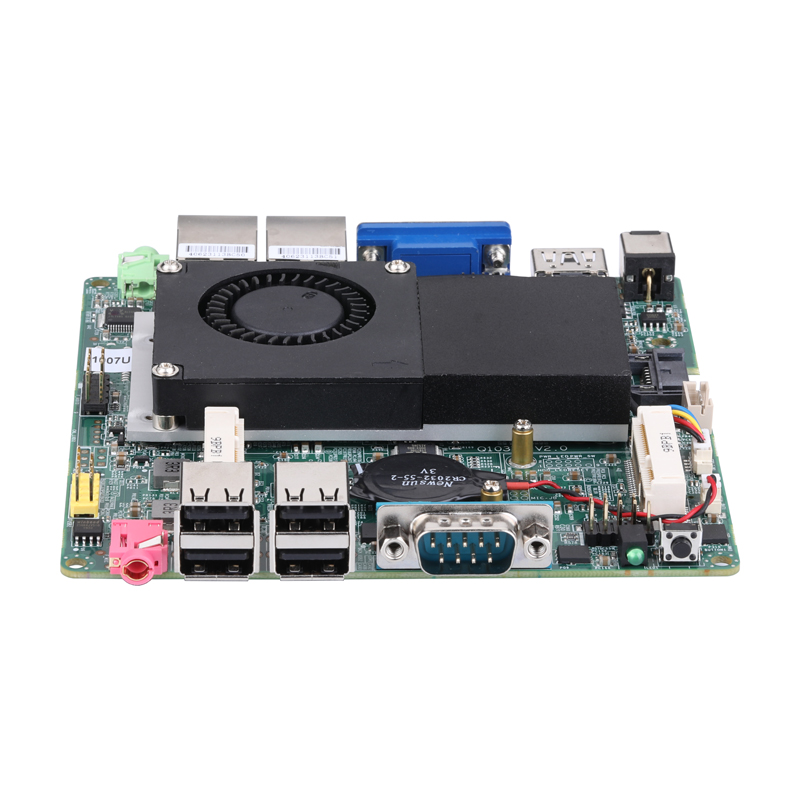

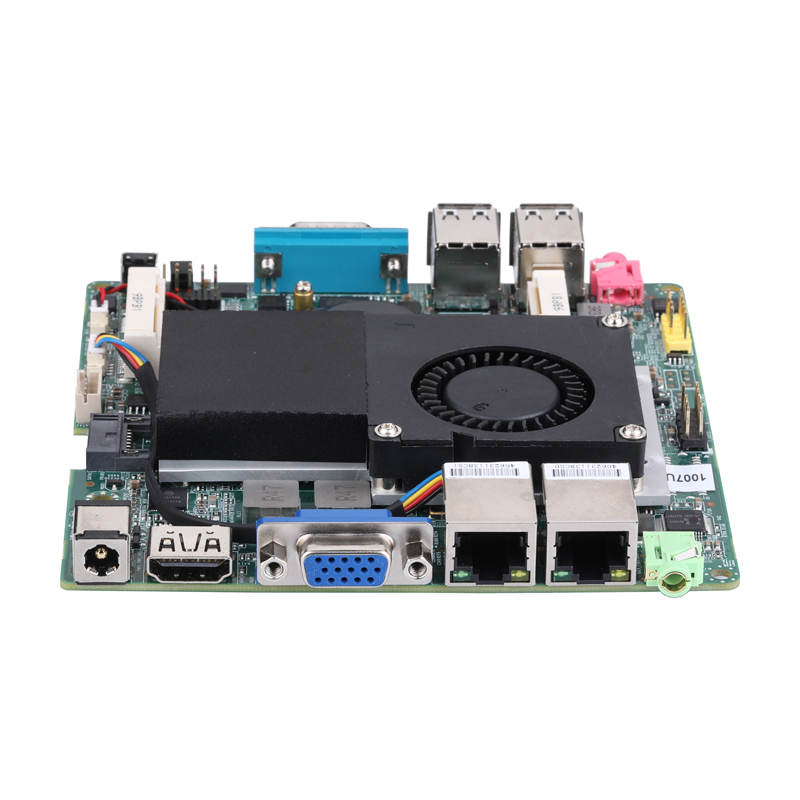

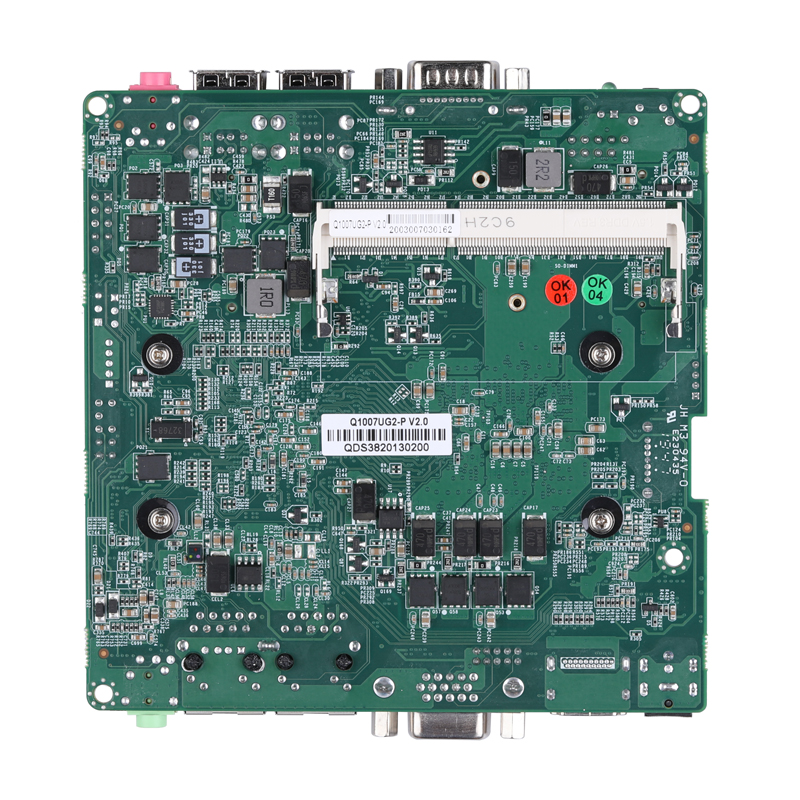

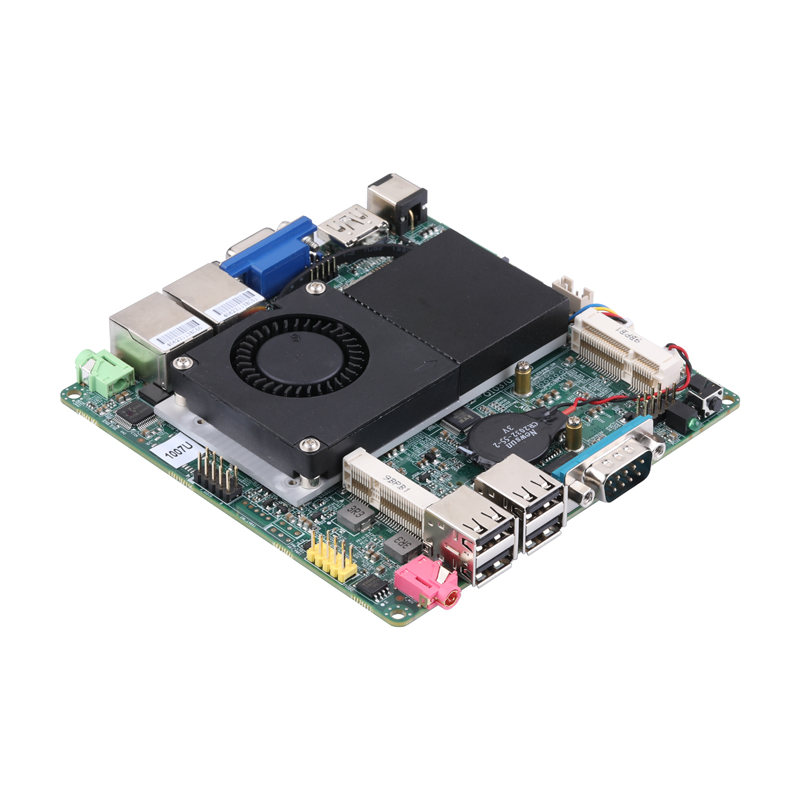

微型工控主板 Q1037UG2-P
板载低功耗赛扬处理器1037U，双千兆网卡，HDMI+VGA双显，1串口，4个USB,支持WindowsXP
- 产品型号： Q1037UG2-P
- CPU型号： 1037U
- 网卡数量： 2
- USB数量： 4
- RS-232： 1
- RS-485： 0
- GPIO接口： 不支持
- 显示接口： HDMI|VGA
- 产品尺寸： 120*120mm
- 散热方式： 风扇主动散热
板载低功耗赛扬处理器1037U，双千兆网卡，HDMI+VGA双显，1串口，4个USB,支持WindowsXP
| 综述 | |
| 结构标准 | 工业级主板 |
| 120 x 120mm | |
| CPU | 板载英特尔赛扬处理器1037U 1.8GHz 双核，2M高速缓存，17W |
| 芯片组 | CPU集成 |
| 显示 | 集成英特尔高清显卡 |
| 1 x HDMI, 1x VGA | |
| 网络 | 2 x Realtak 8111F千兆网卡，PCI-E总线千兆网卡 |
| 1 x Mini PCIE,默认半高模式支持扩展WIFI模块 | |
| 音频 | Realtek ALC662高清音频 |
| 1 x 麦克风接口，1 x 音频输出接口 | |
| 存储 | 1 x mSATA接口 |
| 1x SATA 3.0接口(6Gb/s) | |
| 来电开机 | BIOS支持 |
| LVDS | 可选 |
| eDP | 不支持 |
| 看门狗 | 不支持 |
| 散热方式 | 有风扇，主动散热 |
| 正面接口 | |
| 电源开关 | 1 x 电源开关 |
| 指示灯 | 1 x 电源指示灯 |
| 串口 | 1 x RS-232 （COM1） |
| USB接口 | 4 x USB 2.0 |
| 音频接口 | 1 x 麦克风接口 |
| 背部接口 | |
| 电源接口 | 外径5.5mm，内径2.5mm |
| 显示接口 | 1 x HDMI接口 |
| 1 xVGA接口 | |
| 网络接口 | 2 x Realtek 8111E 千兆网卡 |
| 音频接口 | 1 x 音频输出接口 |
| 内部接口 | |
| 内存槽 | 支持1条DDR3笔记本内存，最大8GB， 1.35V |
| m-SATA | 默认全高规格固态硬盘接口 |
| SATA接口 | SATA 3.0标准插座 |
| SATA电源 | 2.0mm间距插座 |
| Mini-PCIe | 半高规格，支持WIFI模块/蓝牙模块 |
| SIM卡座 | 无 |
| 风扇插座 | 1 x CPU 风扇供电插座 |
| 来电开机 | 通过BIOS设置 |
| LVDS | 可选 |
| eDP | 不支持 |
| GPIO | 不支持 |
| 串口扩展插针 | 无 |
| VGA扩展插针 | 2.0mm间距排针 |
| 电源输入插针 | 无 |
| USB扩展插针 | 2.54mm间距排针，可扩展2个USB 2.0 |
| 音频扩展插针 | 2.54mm间距排针 |
| 面板扩展插针 | 2.54mm间距排针,（扩展电源指示灯，硬盘指示灯，复位按钮，电源开关） |
| 操作系统 | |
| 操作系统 | 支持Windows XP，Windows 7，Windows 8，Windows 10，Linux |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% 无冷凝 |
| 包装清单 | |
| 配件 | 1 x 外接硬盘2合1 SATA线材 |
1 x 外接硬盘2合1 SATA线材
快速订购编码：订货编码，如Q1037UG2-P
| 订货编码 | 芯片组 | CPU类别 | CPU型号 | 核心 | 线程 | 默认频率 | 睿频 | 缓存 | 显示核心 |
| Q1037UG2-P | NM70 | 赛扬 | 1037U | 2 | 2 | 1.8GHz | / | 2M | Intel HD 核显 |
| Q1007UG2-P | HM65 | 赛扬 | 1007U | 2 | 2 | 1.5GHz | / | 2M | Intel HD 核显 |
| Q3217UG-P | HM76 | 酷睿i3 | 3217U | 2 | 4 | 1.8GHz | / | 3M | Intel HD 4000 |
| Q3317UG-P | HM76 | 酷睿i5 | 3317U | 2 | 4 | 1.7GHz | 2.6GHz | 3M | Intel HD 4000 |
