微型工控机 Q515G6

板载第7代低功耗赛扬处理器3865U,6组千兆英特尔网卡,HDMI+VGA双显,DDR4内存,最多2串口,8个USB,2个RS485接口,硬件来电开机,可扩展支持3G/4G功能

  • 产品型号: Q515G6
  • CPU型号: 3865U
  • 网卡数量: 6
  • USB数量: 4
  • RS-232: 1
  • RS-485: 1
  • Type C:
  • GPIO接口: 支持
  • 显示接口: HDMI
  • 散热方式: 无风扇被动散热
  • CPU代号: Kabylake

板载第7代低功耗赛扬处理器3865U,6组千兆英特尔网卡,HDMI+VGA双显,DDR4内存,最多2串口,8个USB,2个RS485接口,硬件来电开机,可扩展支持3G/4G功能

综述
CPU板载英特尔赛扬处理器 3865U 1.8GHz 双核,2M 高速缓存,15W
内存支持1条DDR4笔记本内存,最大16GB,2133MHz/2400MHz
芯片组CPU集成
显示集成英特尔高清显卡,1 x HDMI, 1 x VGA(可选)
网络6 x Intel I211-AT 网卡芯片,PCI-E总线千兆网卡
1 x MiniPCIE, 默认半高模式支持扩展WIFI模块,可选全高模式支持扩展3G/4G模块
音频
存储1 x mSATA固态硬盘接口,1 x SATA 3.0
USB2 x USB 3.0,2 x USB 2.0
COM2 x RS-232
看门狗支持
GPIO可扩展
RS-4852
来电开机硬件跳线或BIOS支持

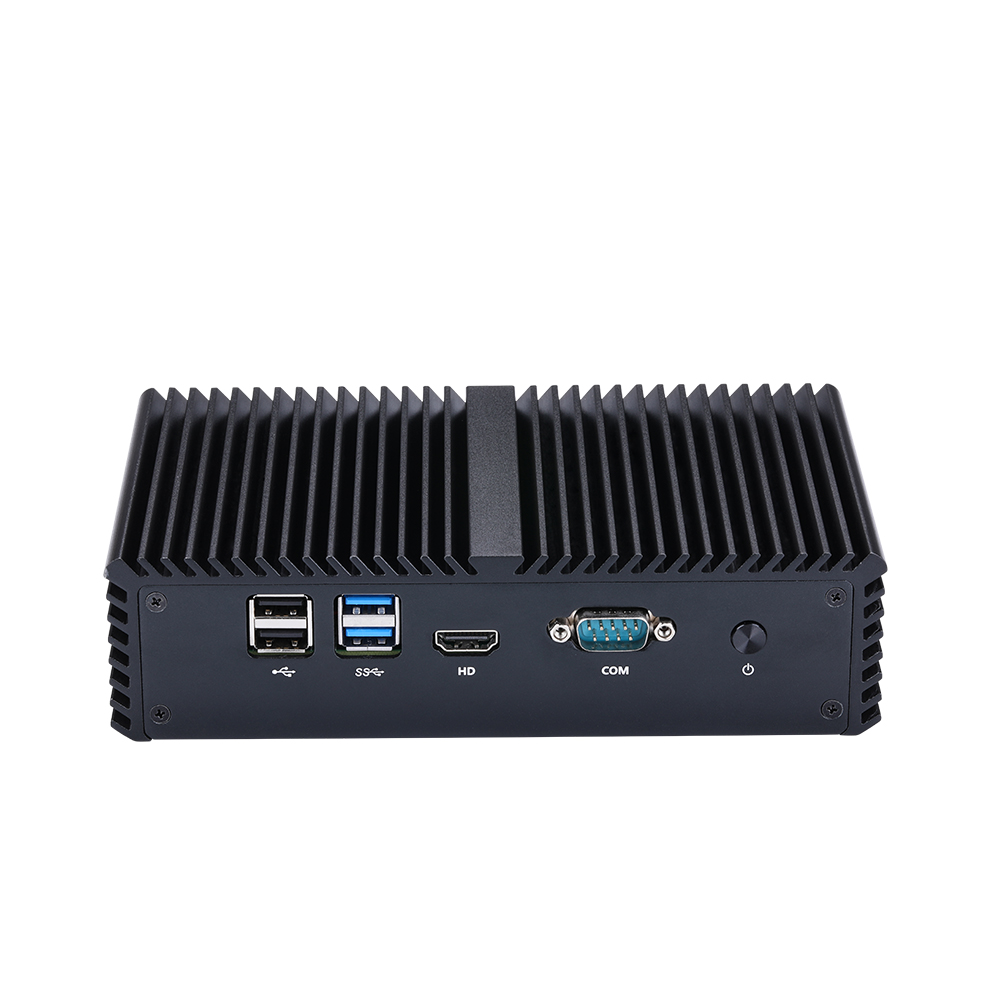

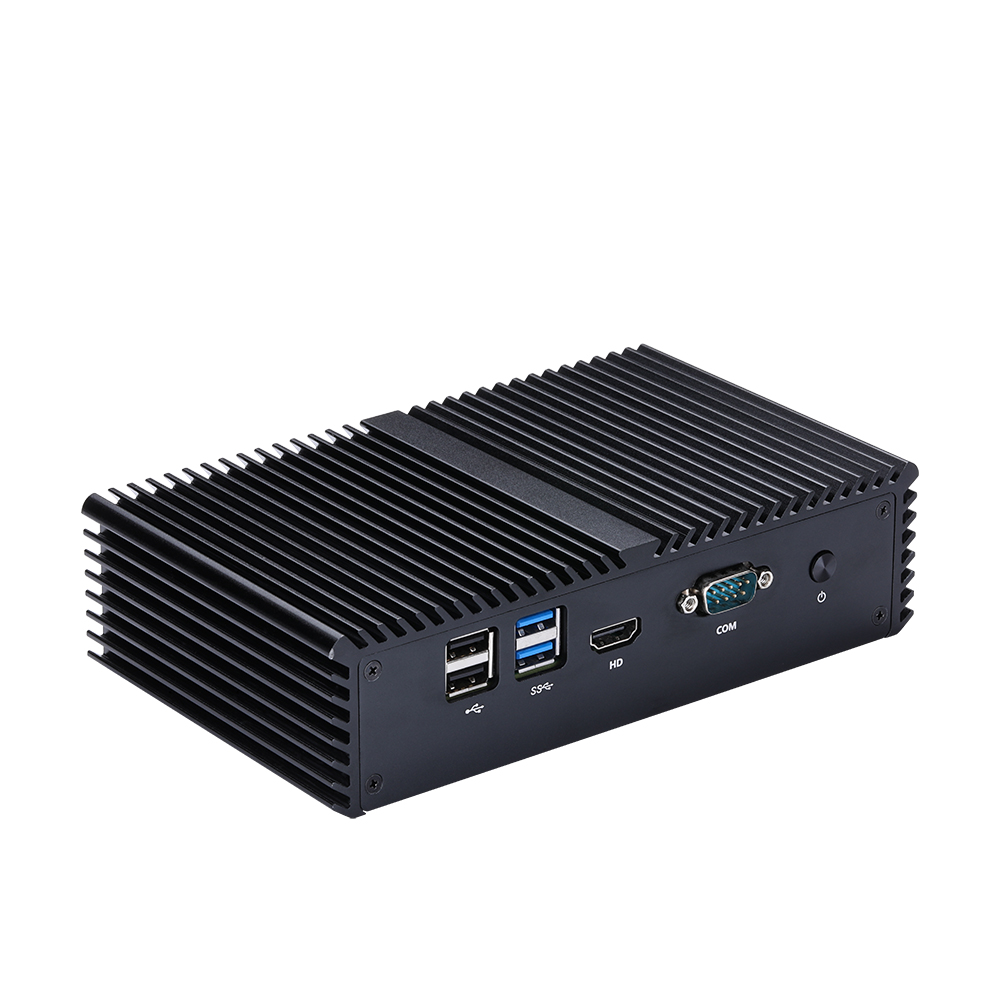

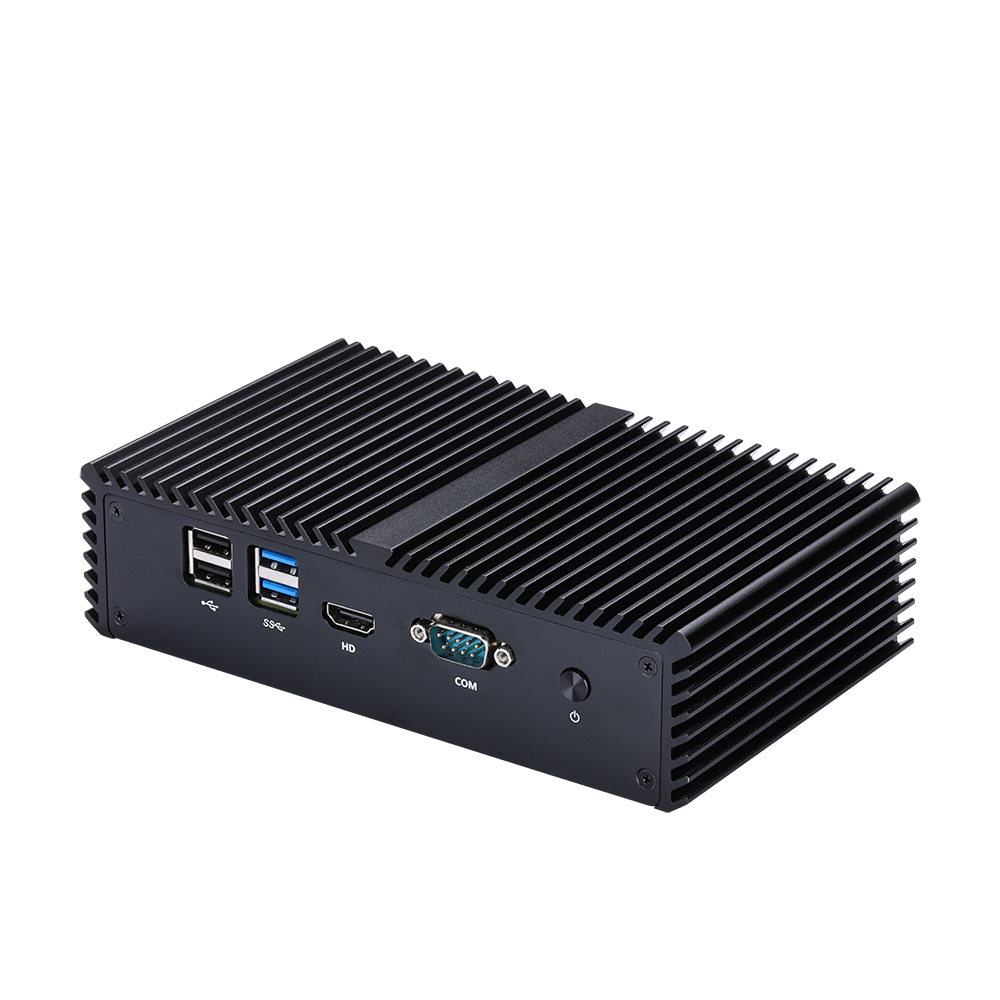

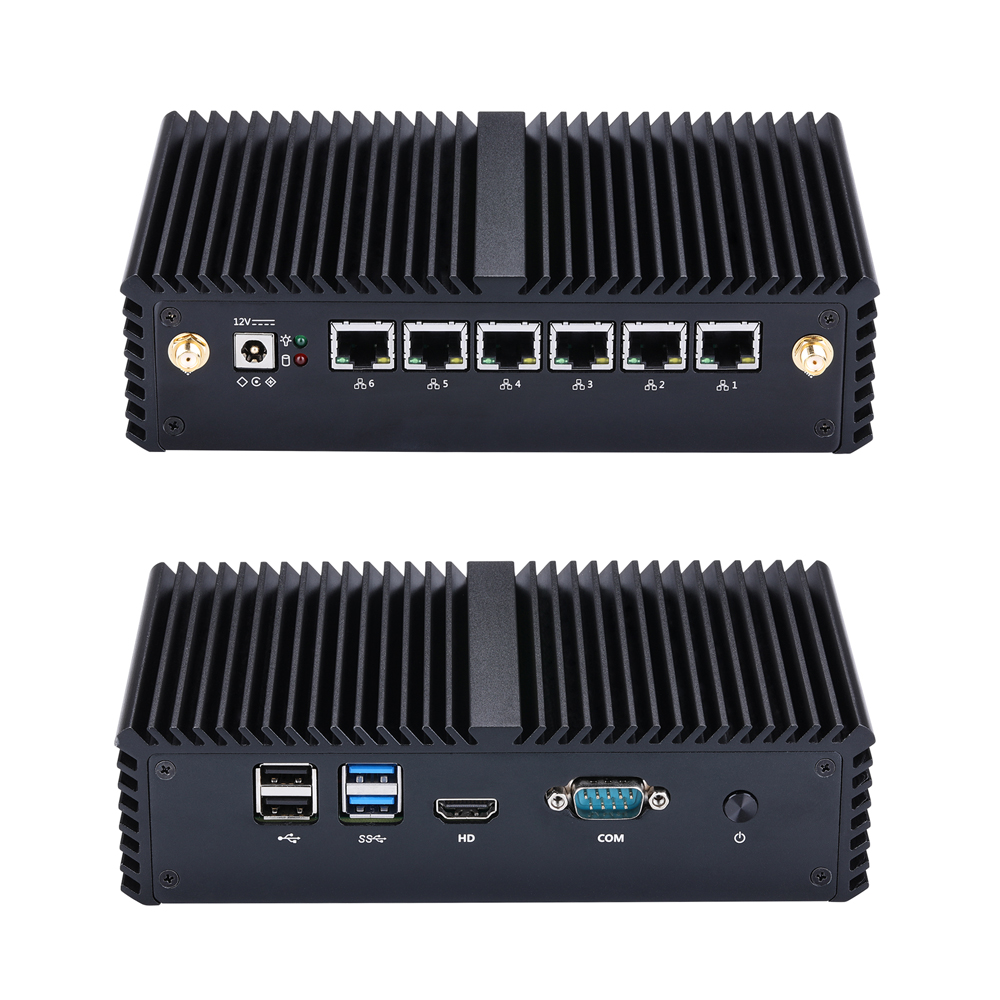

正面接口
电源开关1 x 电源开关
串口1 x RS-232 (COM1)
显示接口1 x HDMI接口
USB2 x USB 3.0,4 x USB 2.0

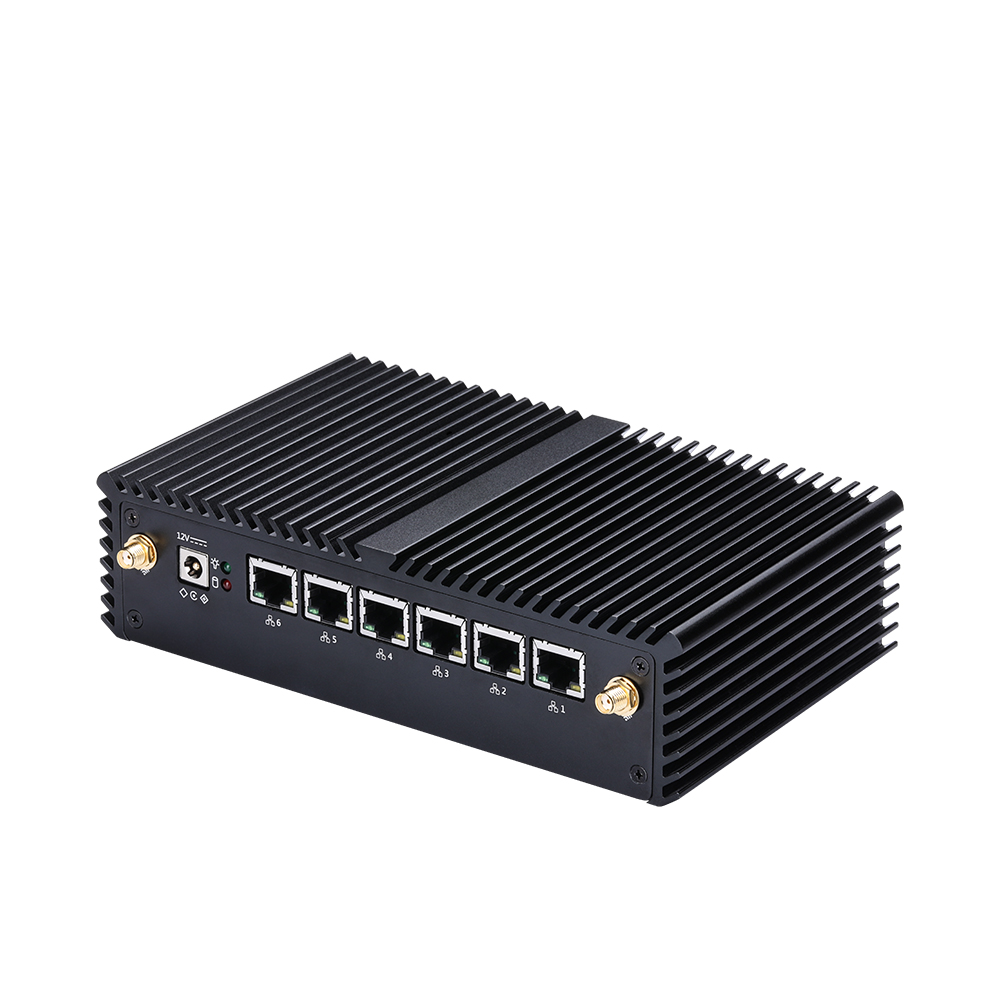

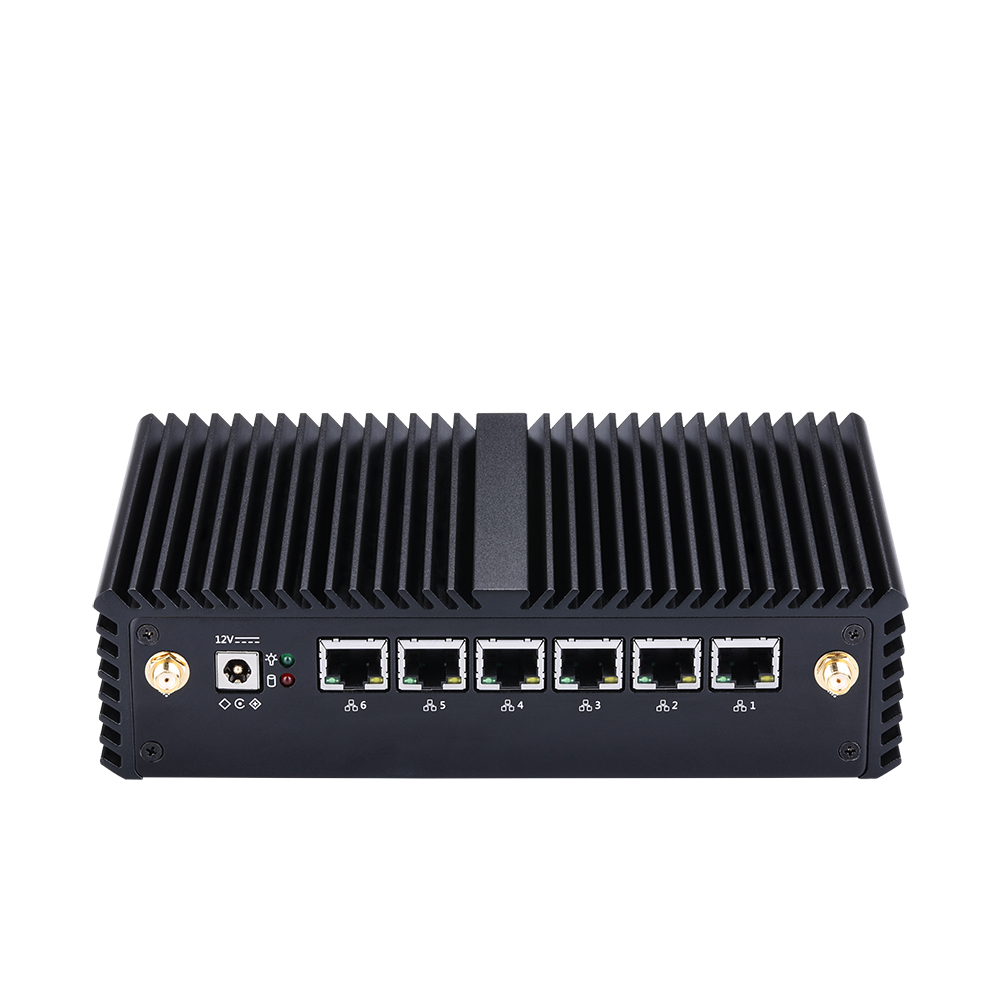

背部接口
电源接口直流12V3A,外径5.5mm,内径2.5mm
电源指示灯1 x 电源指示灯,1 x 硬盘指示灯
网络接口6 x Intel I211-AT 网络接口
天线孔2
其它
外壳材质铝合金
参考尺寸187 x 111 x 50毫米
参考重量1kg
包装尺寸260 x 220 x 100毫米
安全锁
散热方式无风扇,被动散热
支架标配VESA挂架,可选配挂墙支架
操作系统
操作系统支持Windows 7,Windows 8,Windows10,Linux
工作环境
工作温度0°C~50°C
储存温度-20°C~80°C
环境湿度10%~90% 无冷凝
包装清单
清单1 x 整机,1 x 12V3A电源适配器,1 x国标电源线,1 x VESA挂架,4 x 脚垫

1 x 整机,

 1 x 12V3A电源适配器,

1 x 国标电源线,

1 x VESA挂架,

4 x 脚垫

快速订购编码:订货编码+机箱编码,如Q510G6-S05


订货编码机箱代码CPU类别CPU型号核心线程默认频率睿频缓存显示核心
Q510G6S05Skylake赛扬3855U221.6GHz/2MIntel HD 510
Q520G6S05Skylake赛扬3955U
222.0GHz/2MIntel HD 510
Q530G6S05Skylake酷睿i36100U242.3GHz/3MIntel HD 520
Q550G6S05Skylake酷睿i56200U242.3GHz2.8GHz3MIntel HD 520
Q570G6S05Skylake酷睿i76500U242.5GHz3.1GHz4MIntel HD 520
Q515G6
S05Kaby Lake赛扬3865U221.8GHz/2MIntel HD 610
Q525G6S05Kaby Lake赛扬3965U222.2GHz/2MIntel HD 610
Q535G6S05Kaby Lake酷睿i37100U242.4GHz/3MIntel HD 620
Q555G6S05Kaby Lake酷睿i57200U242.5GHz3.1GHz3MIntel HD 620
Q575G6S05Kaby Lake酷睿77500U242.7GHz3.5GHz4MIntel HD 620
